試作一回コース
プリント基板の試作がローコストでできるってご存知ですか?
まだ回路が正式に固まっていない でも今の回路での動作を確認したいのですが・・・
研究開発のため試作基板を数パターン作ってみたい! でも費用がかかりすぎるのでは・・・
開発用に基板をユニバーサル基板で作っているのですが・・・ 時間と手間がかかりすぎて困っている

詳細につきましてはお電話下さい。



コバヤシでは、基板だけではなく、成形の試作も行います!

【事例】

国立大学より無線LAN用アダプタの完成品までの製作を任せていただきました。回路設計〜基板まではコバヤシGET電子機器課が担当。樹脂切削品はコバヤシの化材エンジニアリング部門が担当することによって電子回路〜完成までをワンストップで納品できました。

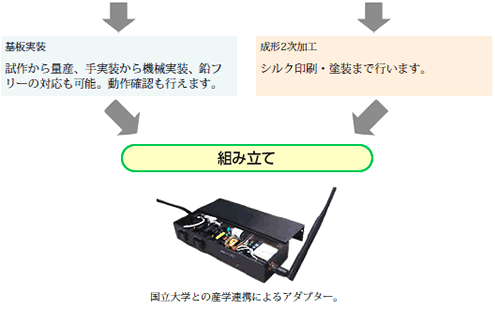

国立大学との産学連携による
アダプター

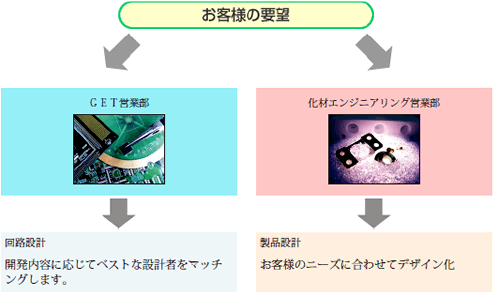

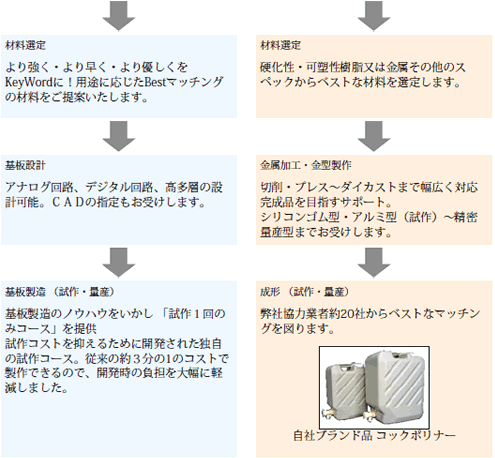

〜 「GET電子機器課」と「化材エンジニアリング部門」の連携による試作の流れ 〜
